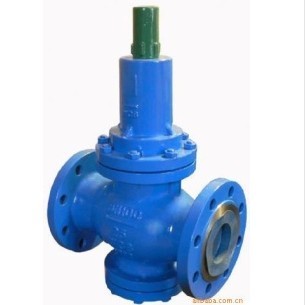

| 一、Y42X/F水用（液體）減壓閥概述 |
|
| 上海申歐通用泵閥廠生產的Y42X型彈簧活塞式減壓閥適用于工作溫度0~90C的水、空氣和非腐蝕液體管路上。在高層建筑的冷熱水供水和消防供水系統中，可取代常規分區水管，簡化和節省系統的設備，降低工程造價。該產品比原膜片式提高壽命3倍以上。 |
| |
| 二、Y42X/F水用（液體）減壓閥主要零件材料 |
| |
|
零件名稱 |
材料 |
|
閥體、上蓋、下蓋 |
灰鑄鐵、鑄鋼、不銹鋼 |
|
調節彈簧 |
硅錳鋼 |
|
活塞 |
不銹鋼 |
|
缸套 |
不銹鋼 |
|
|
三、Y42X/F水用（液體）減壓閥主要外形尺寸
（法蘭尺寸PN1.0MPa按GB4216.2-84標準,PN1.6MPa按GB4216.5-84標準,PN2.5MPa按GB9113.4-88標準)
|
|
型號 |
尺寸(MM) |
|
Y410-10
Y416-16
Y425-25 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
160 |
160 |
180 |
200 |
200 |
220 |
280 |
310 |
350 |
450 |
520 |
550 |
|
H1 |
170 |
170 |
188 |
192 |
270 |
270 |
310 |
403 |
448 |
570 |
590 |
640 |
|
H2 |
75 |
75 |
77 |
82 |
98 |
98 |
138 |
152 |
170 |
222 |
242 |
262 |
|
| Y42X/F水用（液體）減壓閥主要外形尺寸（法蘭尺寸按JB/T79-94標準） |
|
DN |
L |
H1 |
H2 |
|
PN16、25 |
PN40 |
PN64 |
PN16 |
PN25 |
PN40 |
PN64 |
PN16 |
PN25 |
PN40 |
PN64 |
|
20 |
160 |
160 |
170 |
90 |
90 |
90 |
90 |
220 |
220 |
220 |
220 |
|
25 |
180 |
200 |
200 |
95 |
95 |
100 |
105 |
255 |
255 |
265 |
265 |
|
32 |
200 |
220 |
220 |
100 |
100 |
100 |
110 |
255 |
255 |
265 |
265 |
|
40 |
220 |
240 |
240 |
115 |
115 |
130 |
130 |
325 |
325 |
330 |
330 |
|
50 |
250 |
270 |
270 |
120 |
120 |
135 |
135 |
325 |
325 |
330 |
330 |
|
65 |
260 |
280 |
300 |
125 |
125 |
130 |
145 |
330 |
330 |
340 |
355 |
|
80 |
310 |
330 |
330 |
135 |
135 |
150 |
160 |
340 |
340 |
340 |
340 |
|
100 |
350 |
380 |
380 |
108 |
108 |
185 |
185 |
317 |
317 |
360 |
360 |
|
125 |
400 |
450 |
450 |
190 |
200 |
200 |
245 |
560 |
560 |
565 |
565 |
|
150 |
450 |
500 |
500 |
205 |
210 |
240 |
280 |
580 |
580 |
585 |
585 |
|
200 |
500 |
560 |
560 |
220 |
245 |
245 |
310 |
630 |
630 |
635 |
635 |
|
250 |
600 |
|
|
270 |
|
|
|
750 |
|
|
|
|
300 |
800 |
|
|
310 |
|
|
|
780 |
|
|
|
|
350 |
850 |
|
|
390 |
|
|
|
850 |
|
|
|
|
400 |
900 |
|
|
420 |
|
|
|
925 |
